滾筒篩的結構原理是怎樣的？

滾筒篩是分選技術上運用廣泛的一種篩分設備，本文將為大家介紹一下滾筒篩的結構原理，方便大家更好地了解設備。

滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。

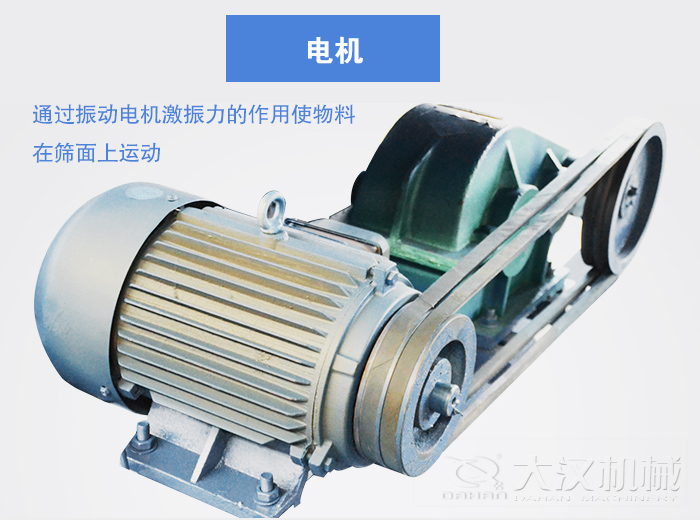

一、電機

是滾筒篩的振動來源，常用振動電機為YZUL系列立式振動電機，采用先進的單法蘭結構，設計精巧，運行安全可靠，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量。

作用：通過振動電機激振力的作用使物料在篩面上運動。

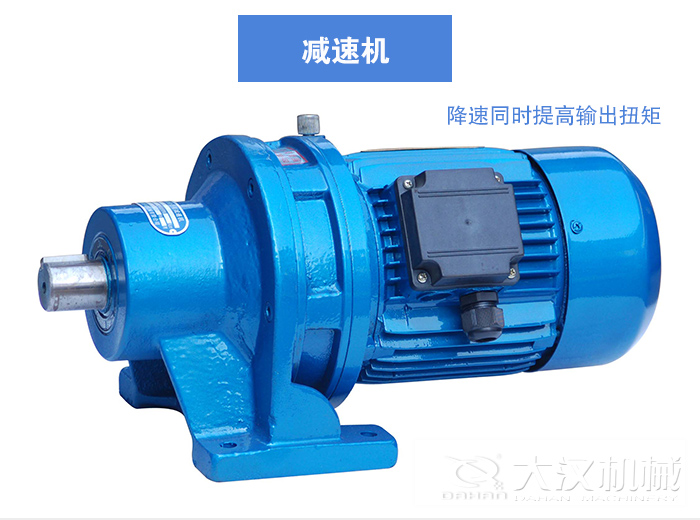

二、減速機

是一種由封閉在剛性殼體內的齒輪傳動、蝸桿傳動、齒輪-蝸桿傳動所組成的獨立部件，常用作原動件與工作機之間的減速傳動裝置 。

作用：降速同時提高輸出扭矩，扭矩輸出比例按電機輸出乘減速比，但要注意不能超出減速機額定扭矩；

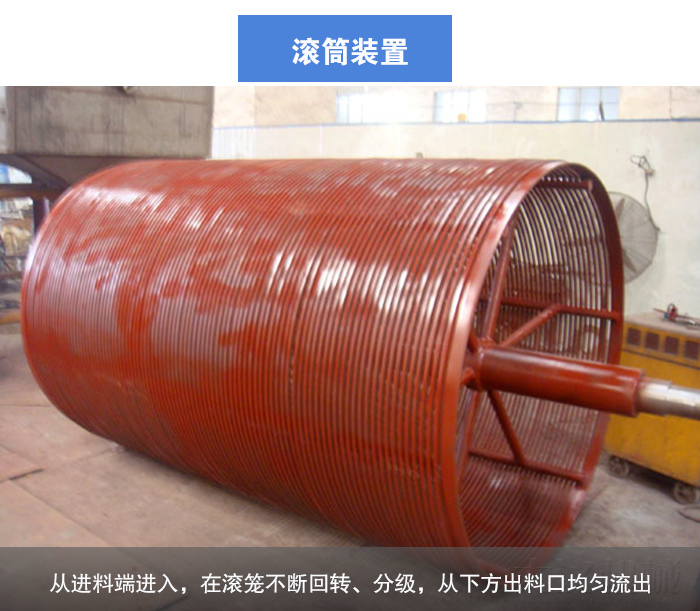

三、滾筒裝置

采用組合式篩網，其由傳動輪通過聯軸器傳至主軸，該篩網安裝與焊接在主軸的滾籠上。物料從進料端進入，在滾籠不斷回轉、分級，從下方出料口均勻流出，其有效地將成品與返料分離，從而降低勞動強度。

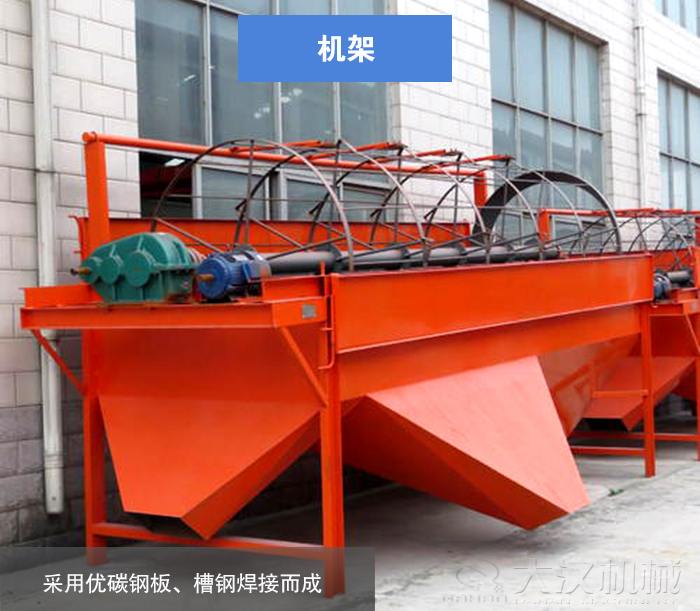

四、機架

該機機架均采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的。

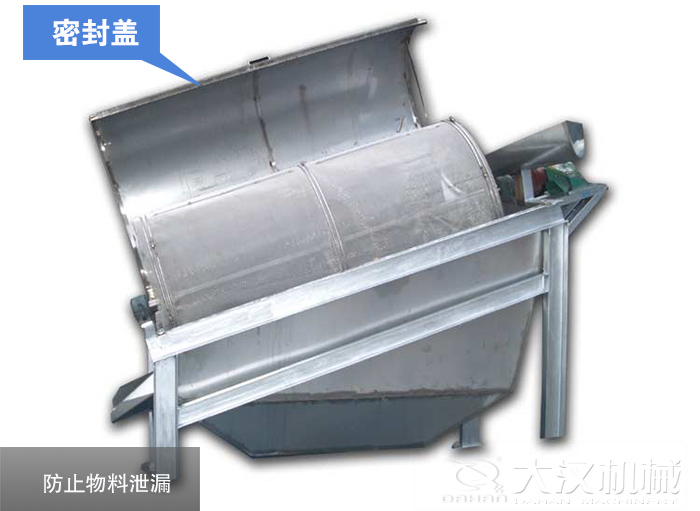

五、密封蓋

防止物料泄漏以及外界粉塵進入內部。

滾筒篩啟動后，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。
